수동감속기를 부착한 25루베 천개문 암롤박스 제작 판매

안녕하세요



(주)씨앤지테크입니다.

​

이번 제품은 수동감속기를 사용하여 제작한 25루베 천개문 암롤박스입니다.

​

뒷문은 2조 양문형으로 제작되었습니다.



여기까지 간단한 제품 설명이고 아래 사진과 함께 좀 더 자세하게 설명드리겠습니다.

(주)씨앤지테크 천개문 덮개 25루베 양문형 암롤박스
규격(L*W*H)	5700	2300	1940
철판두께	골조 포함 전체 4mm / 상부 덮개 2mm

중고 암롤박스 판매 구매 매매 사고팔고 합니다.​

​

제품​견적문의,중고문의:

이메일:cgtech8386@naver.com

​

전화번호:031-668-8386

핸드폰:010-5403-7768

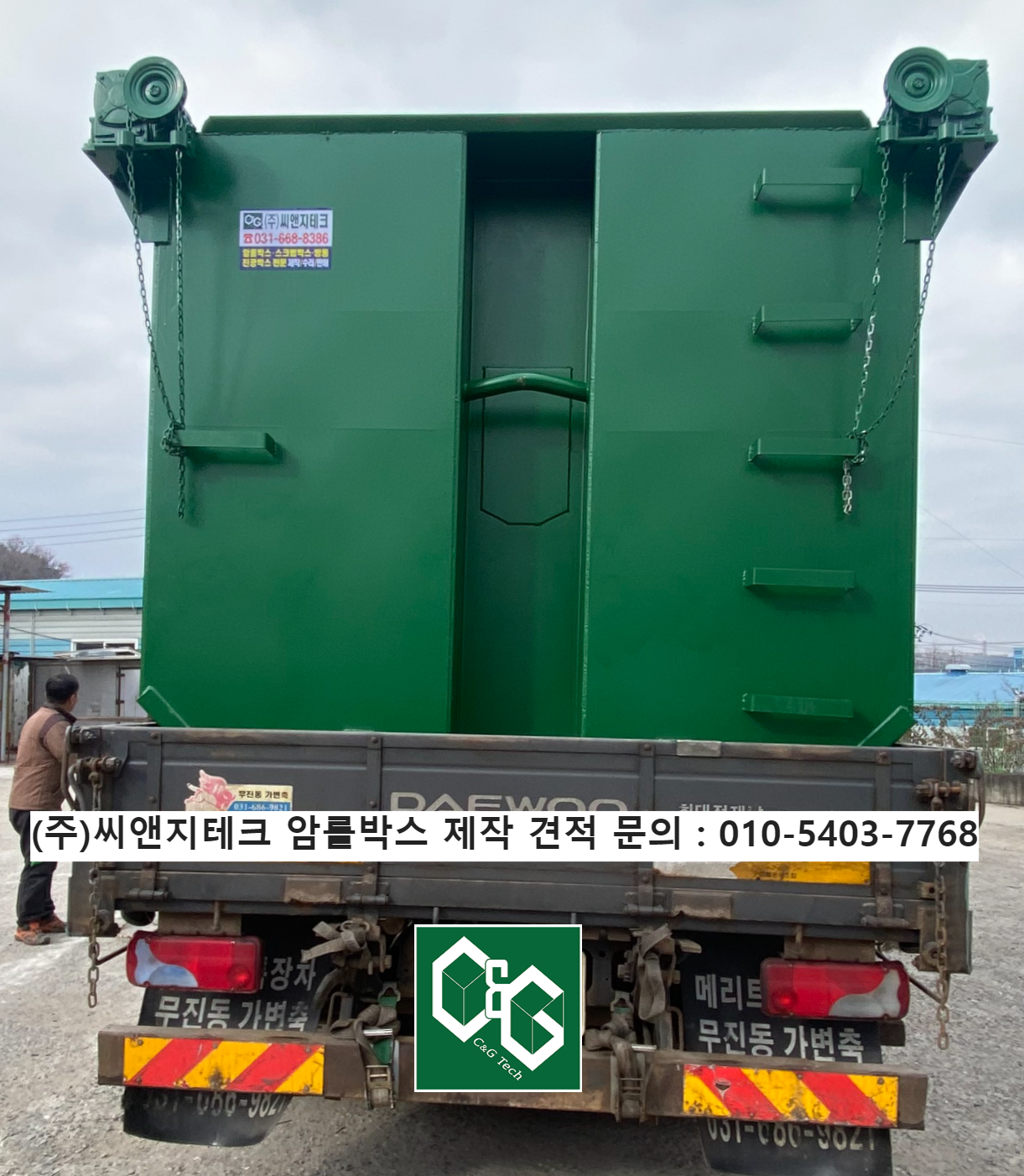

출고사진

제작 완료 후 출고 사진입니다.

운송비는 별도이며 상 하차 시 지게차를 사용하시는게 편리합니다.

바닥판

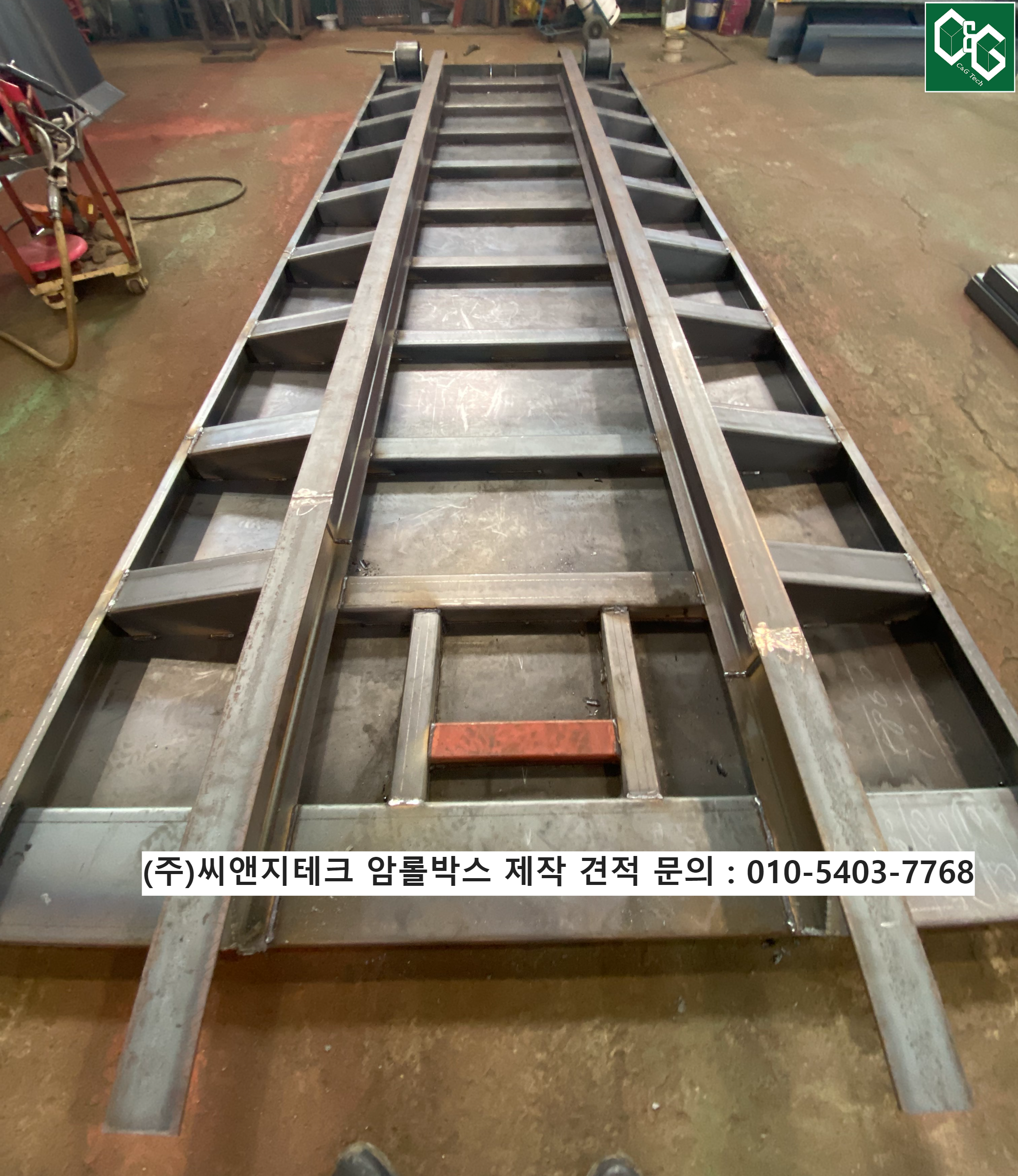

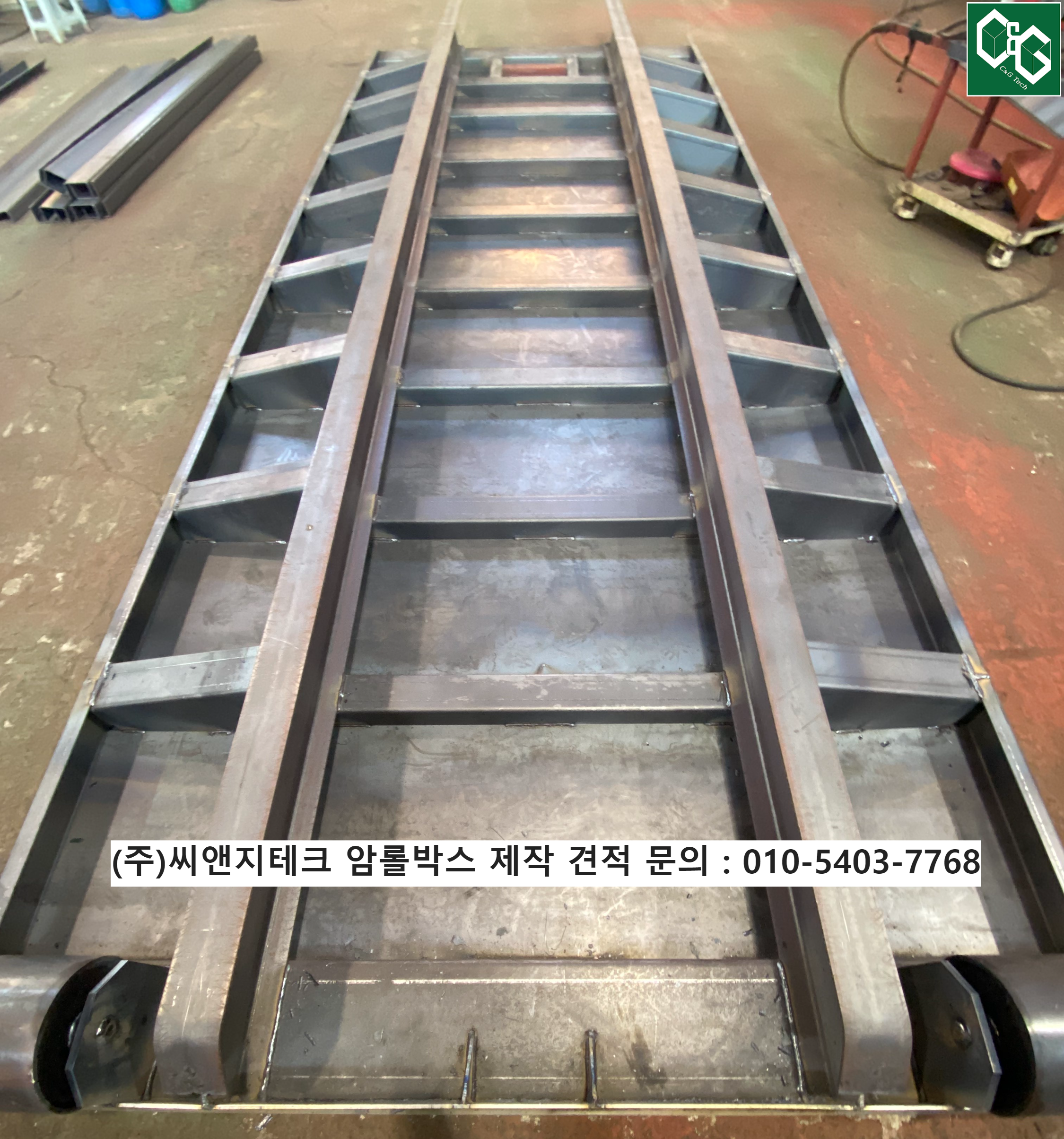

용접 후 바닥판입니다.

레일은 I빔을 사용했으며 골조 포함 전체 4mm 철판을 사용했습니다.

옆판

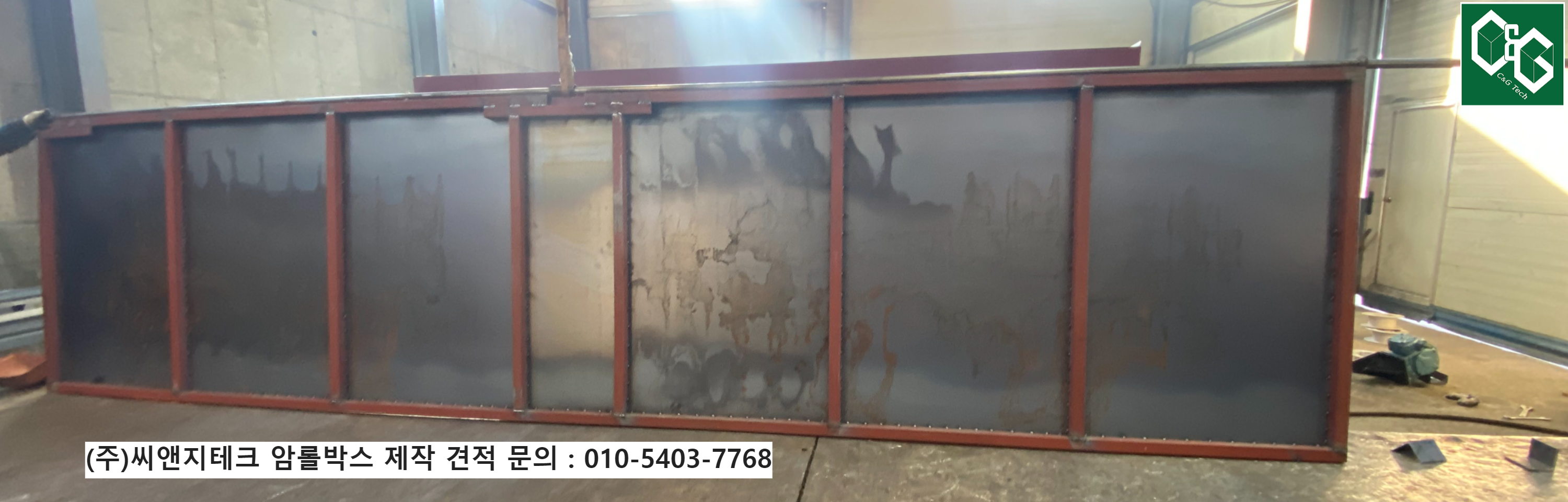

용접 후 옆판입니다.

전체적으로 부분용접(다프) 했으며 나머지 틈은 실리콘 마감처리 했습니다.

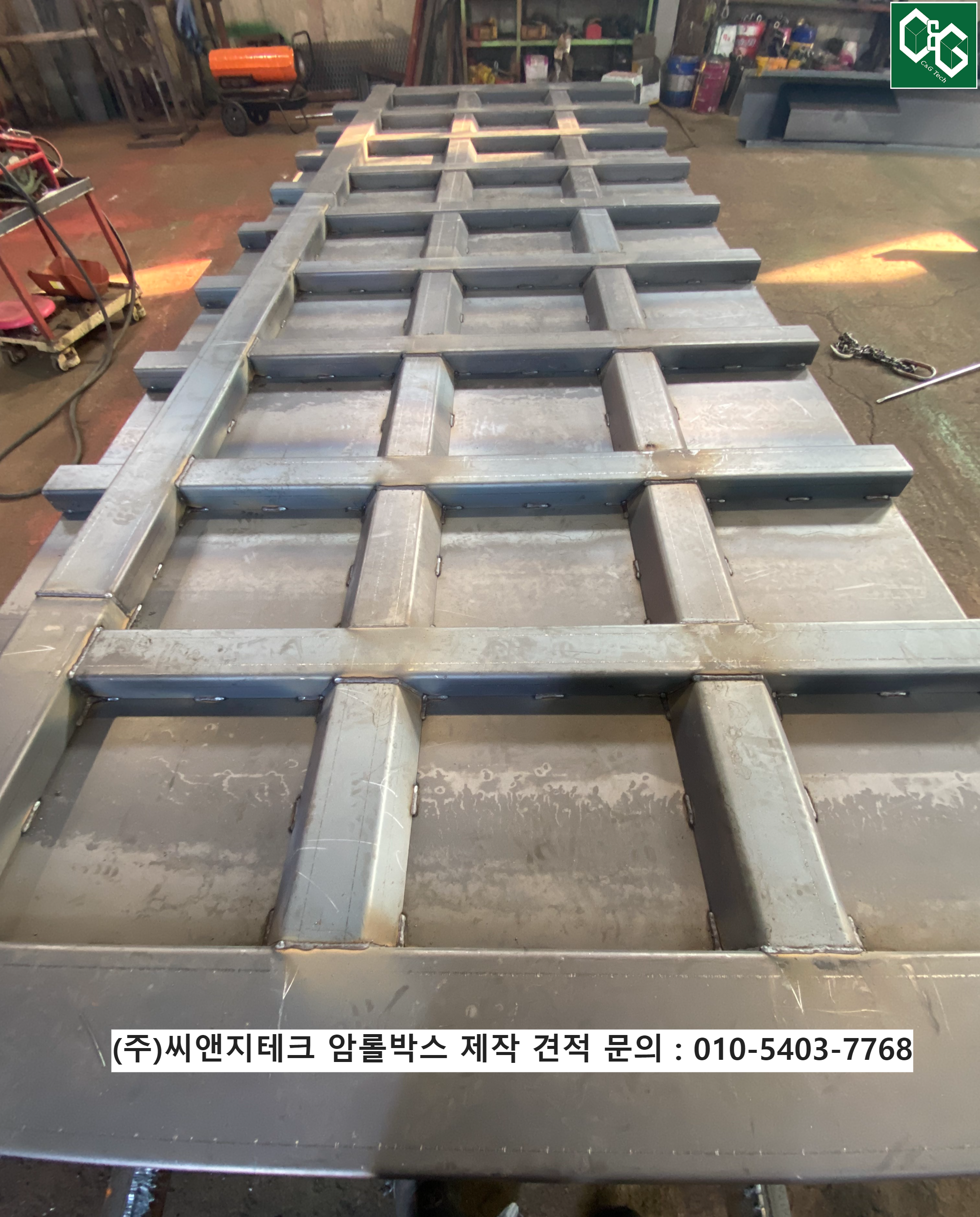

덮개1

상부 덮개 외부 사진입니다.

철판이 얇아 불빵 용접 했습니다.

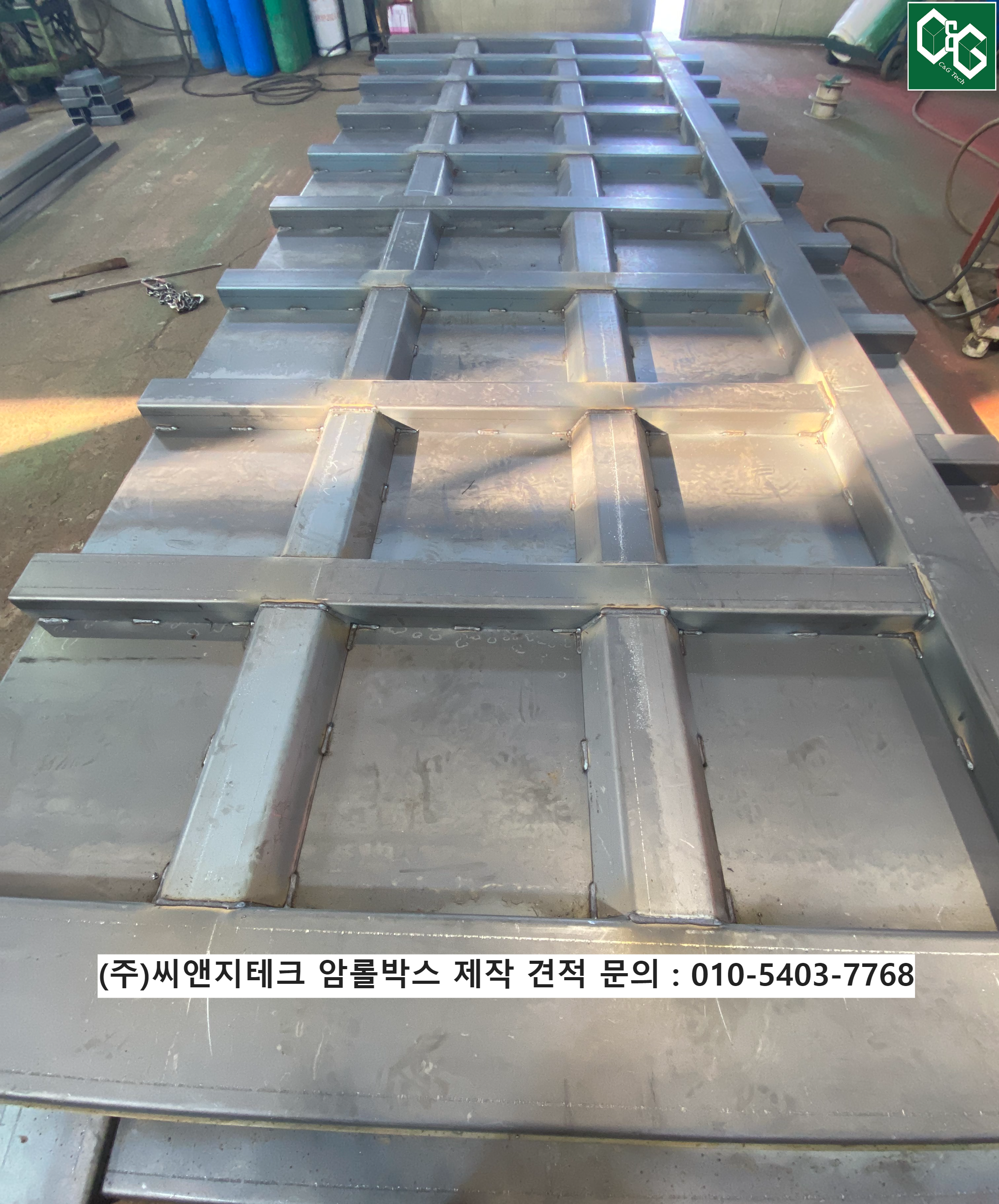

덮개2

상부 덮개 내부 사진입니다.

 두꺼운 철판을 사용하게 되면 하중이 많이 나가 감속기에 무리가 갈 수 있고, 사람 힘이 많이 소모되기 때문에 2mm 철판을 사용하여 제작 진행 되었습니다.

뼈대는 각파이프 사용했습니다.

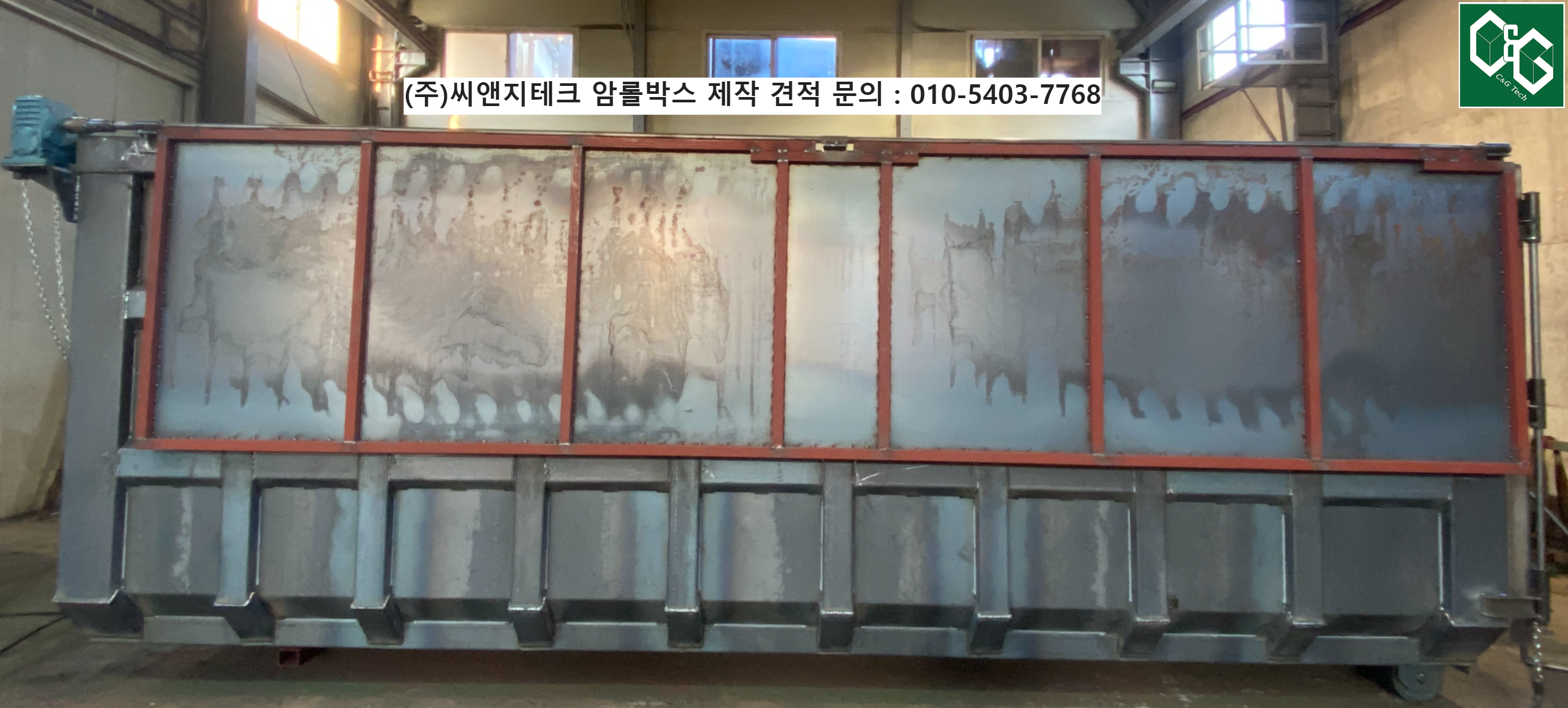

조립1

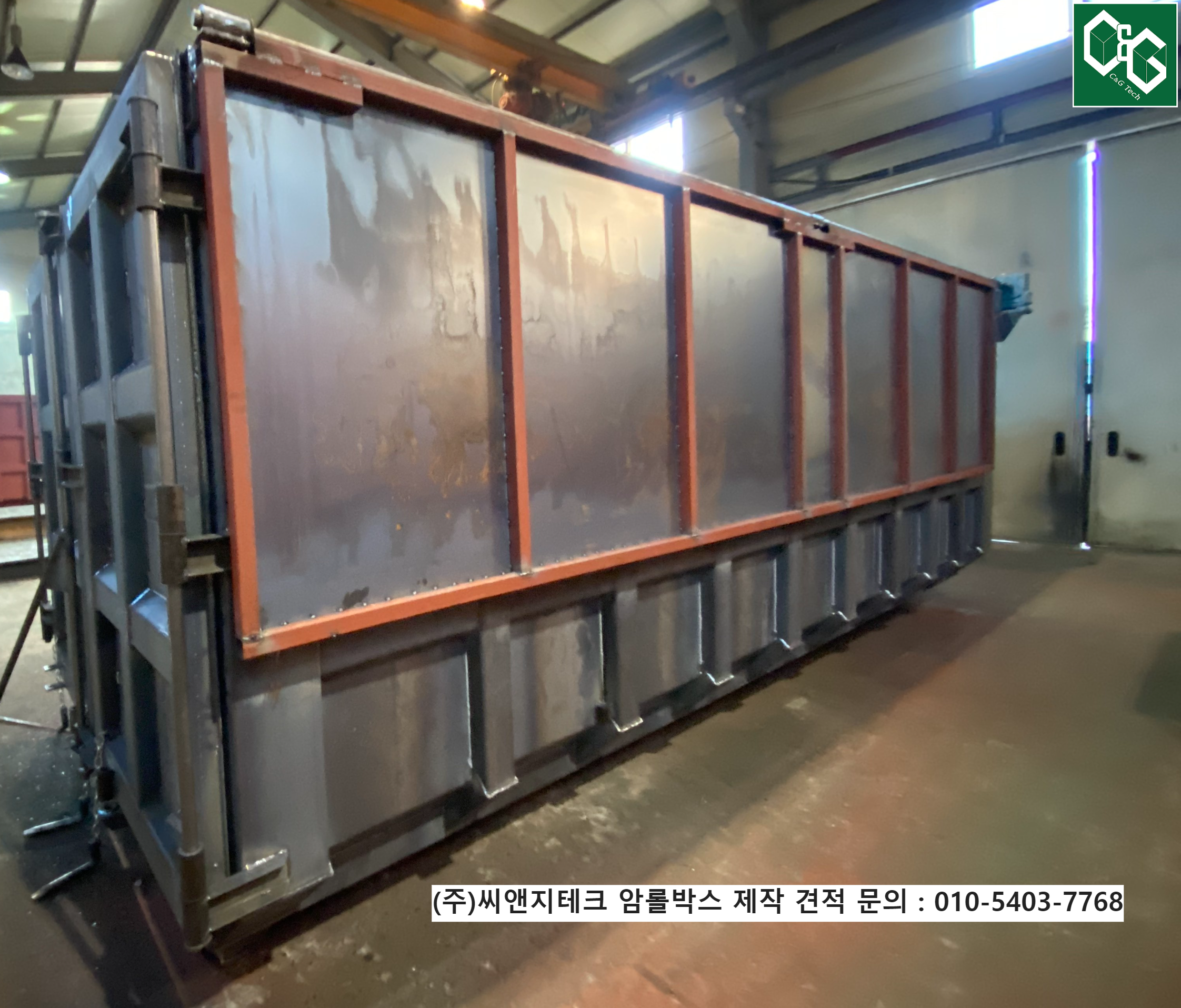

조립 후 사이드에서 촬영한 사진입니다.

덮개가 틀어지지 않도록 중간에 받쳐주는 지지대를 부착하였고 얇은 파이프가 아닌 두꺼운 환봉을 사용했습니다.

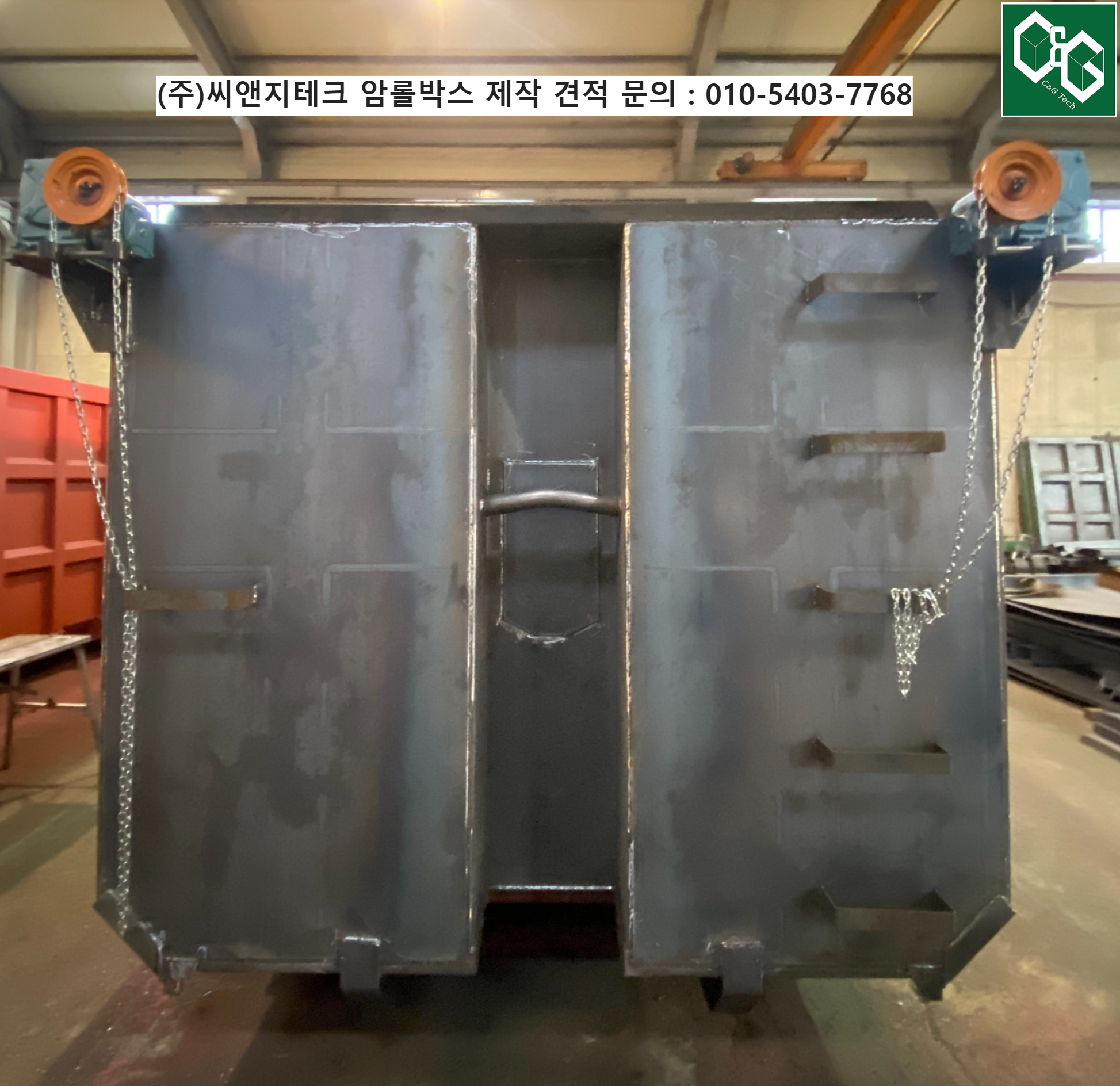

조립2

조립 후 앞,뒤입니다.

앞 부분에 받쳐주는 지지대와 함께 수동 감속기 부착했습니다.

뒷문은 안전고리 및 잠금장치 부착했습니다.

내부

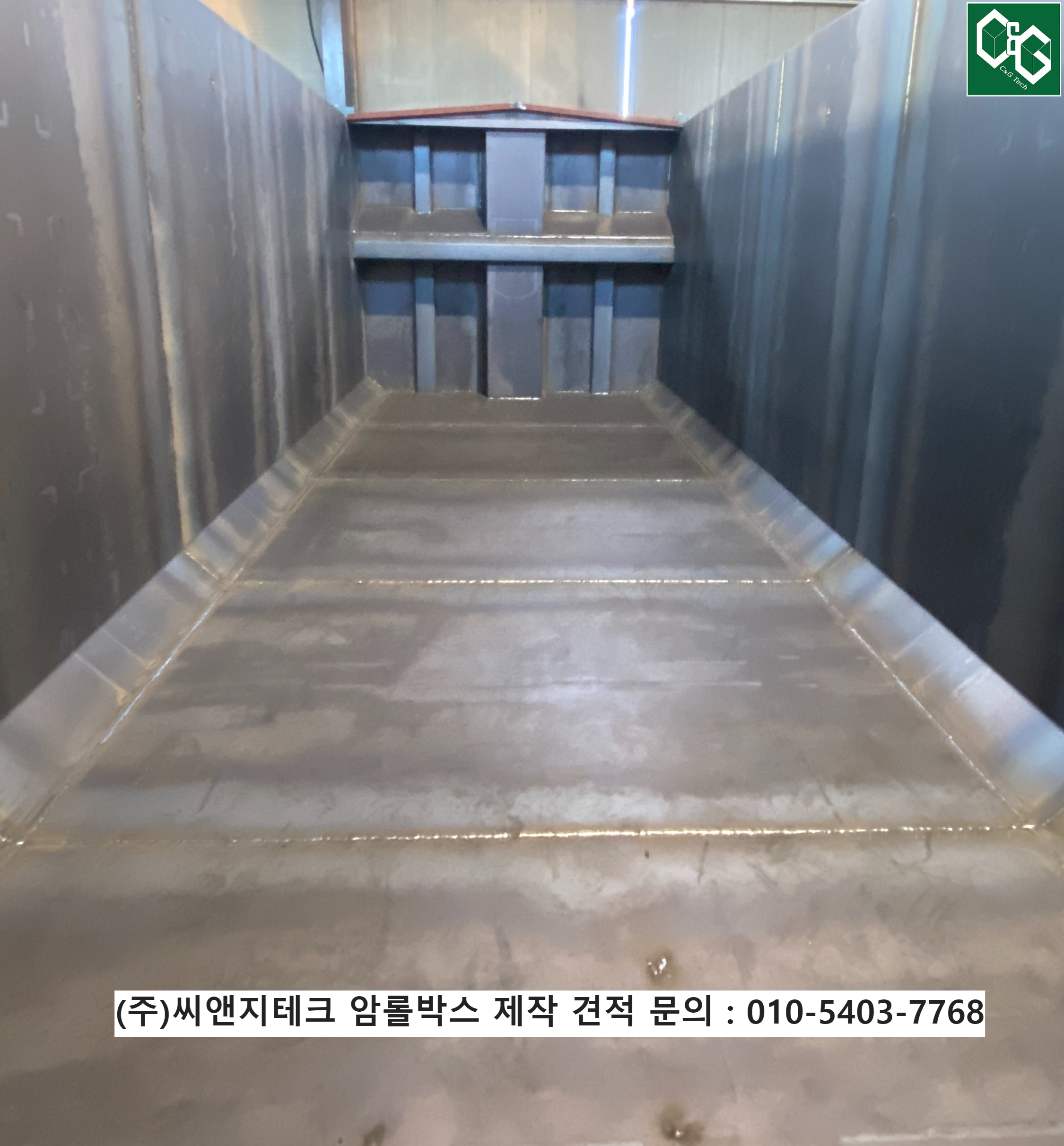

조립 후 내부사진입니다.

앞,뒤 상부에 삿갓모양의 천개문 지지대를 만들어 고정시켰고

내부는 전체적으로 올용접으로 진행되엇습니다.

제작완료

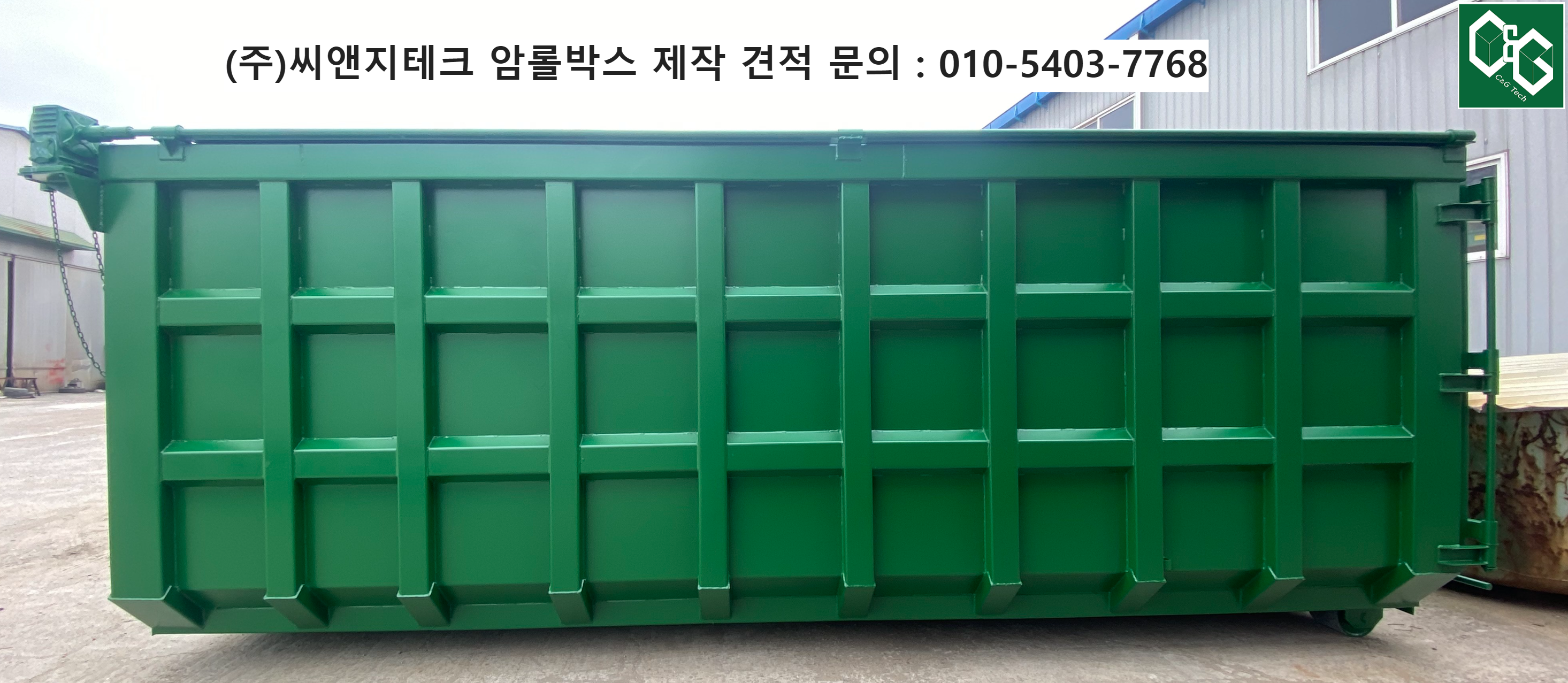

제작 완료후 옆에서 촬영한 사진입니다.

벌어지지 않도록 골조를 촘촘히 용접하였으며 도색은 녹색으로 진행되었습니다.

제작 완료 앞,뒤

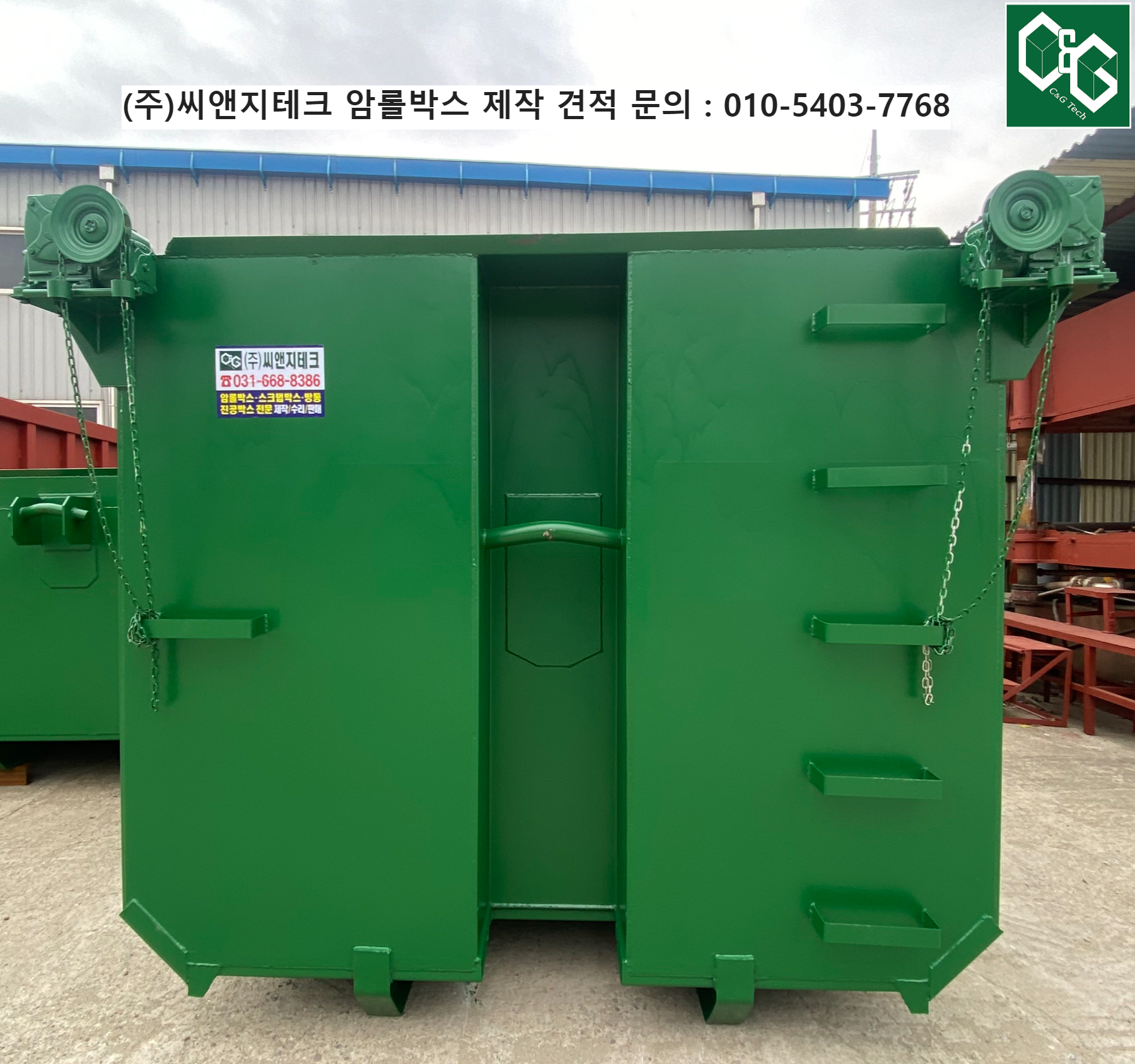

제작완료 후 앞,뒤

상부 덮개

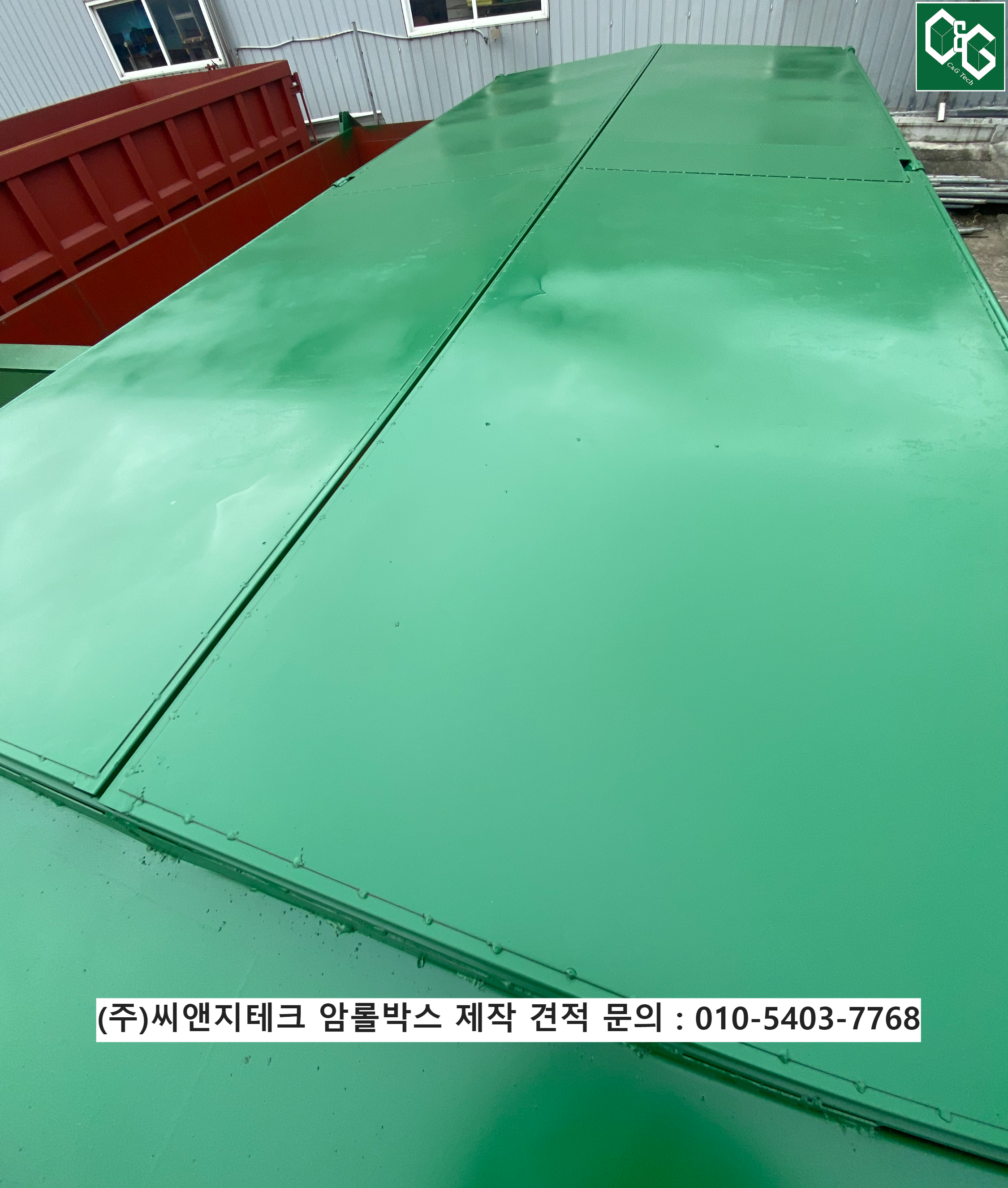

제작 완료후 상부 덮개 입니다.

삿갓모양으로 제작하여 빗물이 양 사이드로 흘러 내려갈수 있도록 만들었습니다.

감사합니다.
