안녕하세요, (주)씨앤지테크입니다.

앞선 글에서는 암롤박스(Arm-roll Box)의 개념과 작동 원리, 그리고 왜 산업 현장에서 중요한 장비로 사용되는지 전반적으로 살펴보았습니다.
이번 글에서는 한 단계 더 들어가서, 암롤박스가 실제로 어떤 구조로 제작되며 왜 구조 차이가 내구성과 사용 효율을 결정하는지 자세히 설명해보겠습니다.

겉으로 보기에는 암롤박스가 단순한 철제 박스처럼 보일 수 있습니다. 하지만 실제 현장에서 사용하는 암롤박스는 반복적인 상·하차 충격, 고중량 폐기물 적재, 덤핑 작업, 장거리 운반 등 여러 조건을 동시에 견뎌야 하는 장비입니다.

즉, 암롤박스는 단순한 적재함이 아니라 하중 분산 구조, 차량 호환 구조, 반복 사용 내구성까지 고려하여 제작되는 산업용 장비라고 이해하는 것이 정확합니다.

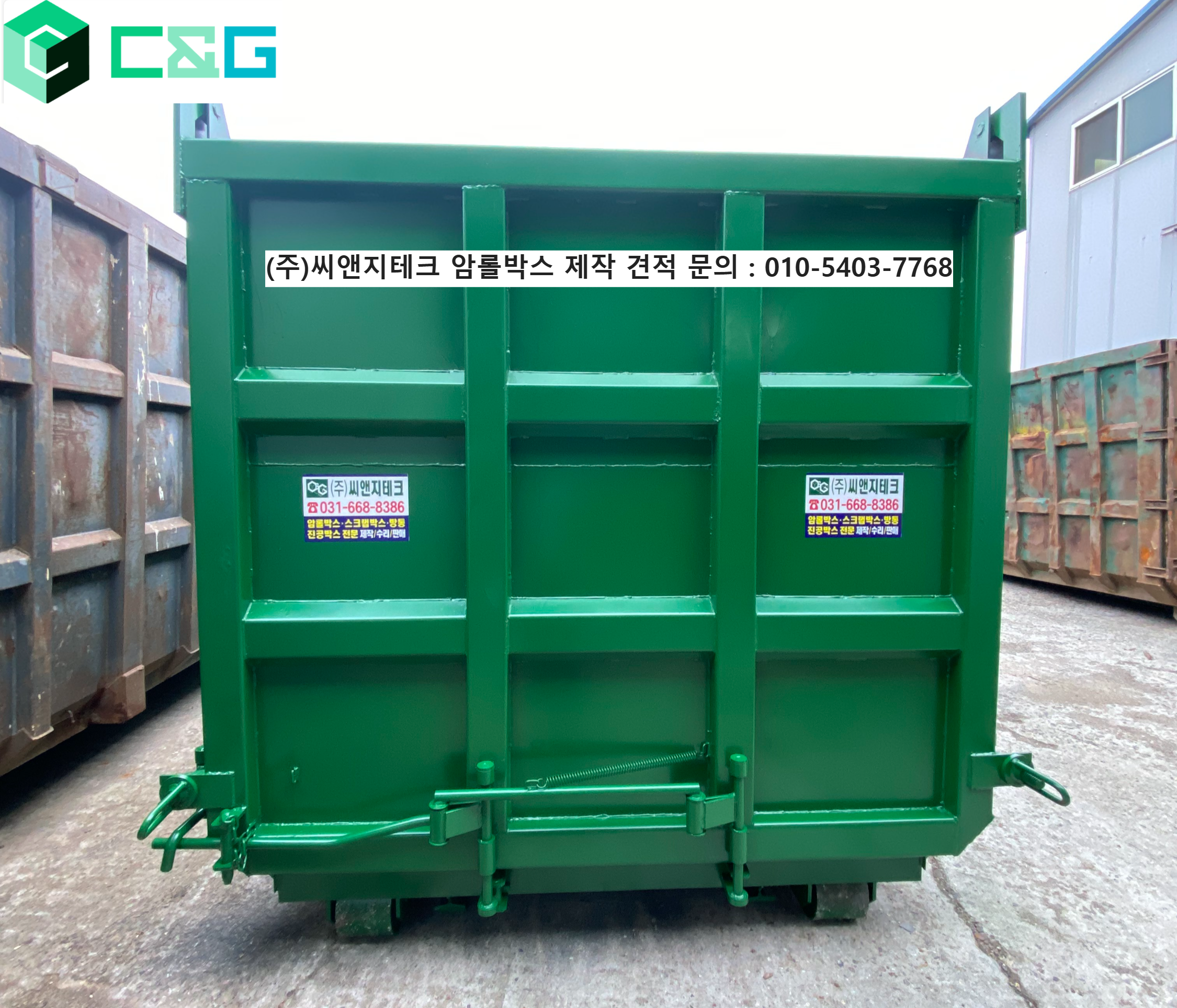

메인사진

---

1. 암롤박스 구조,제작 방식,설계가 중요한 이유

암롤박스를 처음 접하는 분들은 보통 철판 두께나 크기만 먼저 보게 됩니다. 물론 철판 두께와 규격도 중요합니다. 하지만 실제 사용 과정에서 수명과 안정성을 결정하는 것은 단순히 철판 한 장의 두께보다 전체 구조 설계 방식입니다.

암롤박스는 다음과 같은 상황을 반복적으로 겪습니다.

• 차량이 박스를 끌어올릴 때 발생하는 집중 하중
• 폐기물을 적재할 때 바닥과 측면에 실리는 하중
• 덤핑 시 후문과 하부 구조에 걸리는 압력
• 이동 중 진동과 충격
• 현장 바닥 상태가 고르지 않을 때 발생하는 비틀림

이런 조건이 반복되기 때문에 구조 설계가 약하면 박스가 틀어지거나, 후문 밀착성이 떨어지거나, 레일 정렬에 문제가 생길 수 있습니다.
결국 암롤박스는 “겉모양”보다 “보이지 않는 구조”가 훨씬 더 중요합니다.

---

2. 하부 프레임 구조는 암롤박스 내구성의 핵심입니다

암롤박스 제작에서 가장 중요한 부분을 하나만 꼽으라고 하면 대부분 하부 프레임 구조라고 말할 수 있습니다.

하부 프레임은 단순히 바닥을 받쳐주는 역할만 하는 것이 아닙니다.
압롤박스 전체 하중을 분산시키고, 차량 상차 시 발생하는 힘을 안정적으로 받아내며, 적재 중 발생하는 충격을 구조적으로 흡수하는 역할을 합니다.

실제 제작 과정에서는 먼저 바닥 철판을 펼친 뒤, 그 위에 하부 프레임과 레일 구조를 배치하고 용접을 진행합니다. 이 상태는 구조물을 뒤집기 전 단계이기 때문에 외부에서는 프레임이 보이지만, 완성 후 내부에서는 평평한 바닥면처럼 보이게 됩니다.

이 하부 프레임 구조는 다음과 같은 기능을 수행합니다.

• 무거운 폐기물의 하중을 한 곳에 몰리지 않게 분산
• 바닥판 처짐 방지
• 장기 사용 시 구조 변형 최소화
• 차량 적재 시 레일과 함께 하중 전달 안정화

건설폐기물처럼 낙하 충격이 큰 폐기물을 담는 경우에는 바닥판만 두껍다고 해결되지 않습니다.
프레임 간격과 배치 방식이 적절하지 않으면 바닥 전체가 오래 버티지 못합니다.
그래서 실제로는 철판 두께 + 프레임 구조 + 용접 품질이 함께 맞물려야 좋은 암롤박스가 됩니다.

암롤박스 바닥판 사진

---

3. 레일 구조는 차량과 박스를 연결하는 핵심 접점입니다

하부 프레임과 함께 매우 중요한 부분이 바로 레일 구조입니다.

암롤박스 하부에 설치되는 레일은 차량 롤러와 맞대어 이동되는 경로이자, 박스가 차량에 상차될 때 실제로 힘이 전달되는 핵심 부위입니다.
즉, 레일은 단순히 “미끄러지는 길”이 아니라, 암롤 시스템 작동의 중심 구조라고 볼 수 있습니다.

레일 구조가 중요한 이유는 다음과 같습니다.

첫째, 차량 적재 과정에서 박스가 안정적으로 끌려 올라와야 합니다.
둘째, 반복 사용 시에도 레일 정렬이 틀어지지 않아야 합니다.
셋째, 롤러와 접촉하면서 생기는 마찰과 하중을 버텨야 합니다.

만약 레일 구조가 약하거나 정렬이 정확하지 않으면 상차 과정에서 박스가 한쪽으로 틀어질 수 있고, 장기적으로는 적재·하차 동작이 부드럽지 않게 됩니다.
그래서 레일은 단순 부속이 아니라, 차량 규격과 호환성까지 고려해서 제작해야 하는 핵심 구조입니다.

실무적으로 보면 암롤박스는 “크기만 맞으면 된다”가 아니라, 실제 사용하는 차량의 구조와 어떻게 맞물리는지가 훨씬 더 중요합니다.

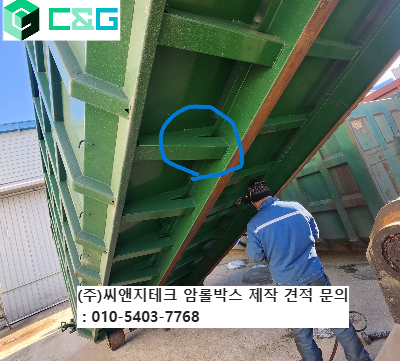

타회사

위 사진 처럼 일부 회사 제작 방식은 레일만 따로 지지하는 구조로 제작되기도 합니다.
이런 경우 상차 시 발생하는 충격과 하중이 레일에 집중되기 쉽습니다.

씨앤지테크 바닥판

반면 씨앤지테크 암롤박스는 레일과 바닥판 골조가 함께 하중을 받는 구조로 제작됩니다.
즉, 레일만 버티는 구조가 아니라 바닥판 전체 프레임이 함께 하중을 분산하도록 설계되어 있습니다.

이런 구조 차이는 장기간 사용 시 뒤틀림, 처짐, 용접부 피로 누적에서 분명한 차이를 만들어냅니다.



---

4. 측면 골조 구조는 적재 하중과 측압을 견디는 역할을 합니다

암롤박스 옆판 역시 단순 철판이 아닙니다.
측면 구조는 폐기물이 적재되었을 때 발생하는 측압을 견디고, 전체 박스 형태가 틀어지지 않도록 강성을 유지하는 역할을 합니다.

제작 과정에서는 철판을 먼저 놓고 그 위에 보강 프레임을 배치한 뒤 용접을 진행합니다. 이 상태에서 구조물을 세우면 암롤박스 내부에서는 평평한 면이 보이고, 외부에는 보강 골조가 형성되는 방식입니다.

이러한 구조의 장점은 명확합니다.

내부 적재 공간을 최대한 확보하면서도 외부에서는 강한 구조를 만들 수 있다는 점입니다.
즉, 내부 공간 활용성과 외부 강성을 동시에 확보하는 방식입니다.

특히 다음과 같은 폐기물은 측면 골조 중요도가 더 높습니다.

• 콘크리트 파쇄물
• 폐목
• 철스크랩
• 부피가 크고 비정형적인 폐기물
• 한쪽으로 쏠릴 가능성이 있는 적재물

측면 골조가 약하면 외관만 멀쩡해 보여도 장기적으로 변형이 생기고, 결국 후문 정렬이나 전체 박스 균형에도 영향을 미칠 수 있습니다.

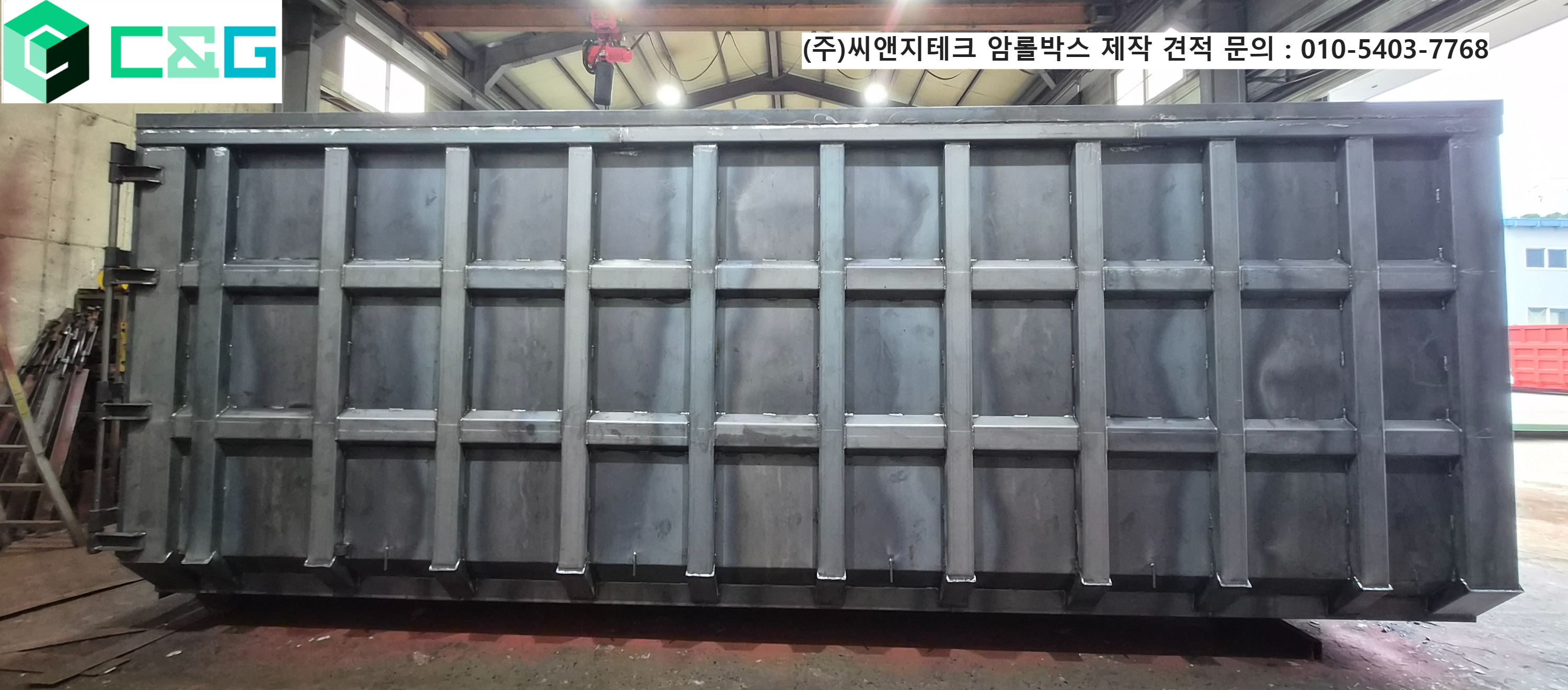

암롤박스 옆판

---

5. 바닥판과 옆판이 결합되면서 기본 골격이 완성됩니다

바닥 구조와 옆판 구조가 각각 제작되면, 그 다음 단계에서는 옆판을 세워 바닥판과 결합하게 됩니다.
이 과정에서 암롤박스는 비로소 “박스 형태”를 갖추게 됩니다.

이 단계가 중요한 이유는 각 구조물이 개별적으로는 강해 보여도, 실제로는 결합 이후 전체 강성이 어떻게 형성되는지가 훨씬 중요하기 때문입니다.
즉, 바닥과 측면이 만나는 부분의 정렬, 용접 품질, 강도 보강 방식이 전체 내구성을 크게 좌우합니다.

박스 형태가 형성된 뒤에는 앞판과 후문이 결합되며, 추가 보강과 마감 작업이 이어집니다.
결국 완성품의 내구성은 한 부분만 잘 만든다고 해결되는 것이 아니라, 각 구조물이 연결되는 모든 접점에서 결정됩니다.

암롤박스 내부구조



---

6. 견인고리 구조는 상차 동작의 출발점입니다

암롤박스 앞판에는 암롤차량 후크가 걸리는 견인고리가 부착됩니다.
이 부분은 상차 시 가장 직접적으로 힘을 받는 곳이기 때문에 매우 중요합니다.

견인고리 구조는 일반적으로 돌출형과 매립형으로 나눌 수 있습니다.

돌출형 견인고리는 앞판 외부로 고리가 나와 있는 구조입니다.
구조가 비교적 단순하고 제작과 유지 관리가 용이하다는 장점이 있습니다.

반면 매립형 견인고리는 앞판 내부로 견인고리 구조를 넣어 제작하는 방식입니다.
외관이 더 깔끔하고, 외형 정리 측면에서 선호되는 경우가 있습니다.

매립형 구조의 경우 앞판이 안쪽으로 들어간 만큼 외부 길이가 더 길어 보일 수 있지만, 차량에 적재되면 후크가 안쪽으로 들어가기 때문에 실제 사용상 적재 길이는 큰 차이가 없는 경우가 많습니다.

견인고리 구조를 볼 때 중요한 것은 단순히 모양이 아니라 다음 요소입니다.

• 반복 견인 하중을 버틸 수 있는가
• 앞판과의 결합 강도가 충분한가
• 차량 규격과 정확히 호환되는가
• 실제 사용 환경에 적합한 구조인가

이 부위는 상차 동작의 출발점이기 때문에, 작은 차이가 전체 사용성에 큰 영향을 미칠 수 있습니다.

암롤박스 앞판 돌출형,매립형

---

7. 후문 구조는 폐기물 배출 방식과 현장 효율을 결정합니다

암롤박스 후문은 단순히 열고 닫는 문이 아닙니다.
실제로는 어떤 폐기물을 얼마나 빠르고 안정적으로 배출할 수 있는지를 결정하는 매우 중요한 구조입니다.

대표적인 후문 구조는 다음과 같습니다.

1조 덤프형 후문

가장 기본적인 방식입니다.
암롤박스를 기울이면 후문이 열리면서 내용물이 한 번에 배출되는 구조입니다.
건설폐기물, 일반 산업폐기물, 철거 폐기물 등에 가장 많이 사용됩니다.

암롤박스 1조 통문 덤프형

1조 고무패킹형 후문

후문 접합부에 고무패킹을 적용해 누수 가능성을 줄이는 방식입니다.
슬러지, 오니, 수분이 많은 폐기물 운반 시 중요한 구조입니다.
단순 편의성이 아니라 환경 민원 예방과 직접 연결되는 부분입니다.

암롤박스 1조 고무패킹

2조 양문형 후문

좌우 두 개의 문으로 구성되는 방식입니다.
부분 배출이나 작업 접근성이 필요한 현장에서 유리합니다.
현장 작업 방식에 따라 선호되는 구조 중 하나입니다.

후문 구조 선택은 단순히 “어떤 문이 더 좋아 보이는가”가 아니라,
운반하는 폐기물이 어떤 성상인지, 누수 위험이 있는지, 현장에서 어떤 방식으로 배출하는지를 함께 고려해야 합니다.

즉 후문 구조는 가격 옵션이 아니라 사용 목적에 맞는 사양 선택에 가깝습니다.

2조 암롤박스 양문형

---

8. 부속 구조와 잠금장치도 실제 사용성에 큰 영향을 줍니다

암롤박스를 오래 사용하다 보면 단순히 큰 골조보다도, 개폐 장치나 잠금장치 같은 부속 구조의 완성도가 더 크게 체감되는 경우가 많습니다.

후문은 반복적으로 열고 닫히고, 운반 과정에서는 지속적인 진동과 충격을 받습니다.
따라서 부속 구조도 단단하게 제작되지 않으면 장기 사용 시 유격이 커지거나, 잠금 상태가 불안정해질 수 있습니다.

대표적으로 확인해야 하는 부분은 다음과 같습니다.

• 후문 잠금장치 강도
• 개폐 부위 환봉 규격
• 견인고리 두께와 강도
• 부속 철판 두께
• 용접 마감 상태

결국 암롤박스는 큰 구조만 튼튼하다고 끝나는 장비가 아닙니다.
실제로는 이런 디테일이 모여 전체 완성도를 결정합니다.

암롤박스 부속 잠금장치

---

9. 암롤박스 내구성은 철판 두께와 구조 설계 기준에 따라 결정됩니다

암롤박스는 철판 두께가 내구성을 결정하는 가장 중요한 기준 중 하나입니다.

특히 바닥판은 폐기물이 직접 낙하하는 구조이기 때문에 철판 두께가 충분하지 않으면
사용 과정에서 바닥 처짐이나 구조 변형으로 이어질 수 있습니다.

일부 제작에서는 철판 두께 기준 설명 없이 규격과 견적 중심으로 제작이 진행되는 경우도 있지만
암롤박스는 원자재와 제작 인건비 비중이 매우 높은 구조 장비이기 때문에
초기 제작 시 철판 두께 기준을 먼저 확인하는 것이 중요합니다.

(주)씨앤지테크에서는 반복적인 상·하차 작업과 고중량 폐기물 적재 환경을 고려하여
기본 4T 이상 철판을 적용하고 있습니다.

암롤박스는 한 번 제작하면 수년 이상 사용하는 장비이기 때문에
초기 제작 기준에서 철판 두께를 확인하는 것이 장기 사용 안정성을 좌우하는 중요한 기준이 됩니다.

---

10. 좋은 암롤박스는 외형보다 구조에서 차이가 납니다

겉보기에는 비슷한 암롤박스처럼 보여도 실제 사용하면서 차이가 나는 부분은 대부분 구조에서 시작됩니다.

• 상차할 때 부드럽게 올라가는가
• 장기간 사용해도 박스가 틀어지지 않는가
• 후문이 잘 맞고 누수가 적은가
• 무거운 폐기물 적재 시 바닥이 버티는가
• 현장 조건에 맞는 구조가 적용되었는가

이런 차이는 결국 제작 단계의 구조 설계와 경험에서 나옵니다.

암롤박스는 단순히 철판을 용접해서 만드는 박스가 아니라,
현장 환경과 운반 폐기물의 특성을 반영해 설계해야 하는 산업 장비입니다.
그래서 제작 전에는 규격뿐 아니라 구조 방식, 사용 목적, 차량 호환성까지 충분히 검토하는 것이 중요합니다.

암롤박스 조립

---

마무리

암롤박스는 외형만 보면 단순한 철제 컨테이너처럼 보이지만, 실제로는 하부 프레임, 레일 구조, 견인고리, 측면 골조, 후문 구조 등 여러 요소가 유기적으로 결합되어 완성되는 장비입니다.

특히 반복 상·하차 작업과 고중량 폐기물 운반이 이루어지는 현장에서는 겉으로 보이지 않는 구조 차이가 실제 사용 수명과 작업 효율을 결정하게 됩니다.

따라서 암롤박스를 제작하거나 도입할 때는 단순한 가격 비교보다, 어떤 구조 기준으로 제작되는지, 사용 목적에 맞는 사양인지, 차량과의 호환성이 충분한지까지 함께 확인하는 것이 중요합니다.

(주)씨앤지테크에서는 현장 조건과 운반 폐기물 종류에 맞춰 다양한 암롤박스 제작 상담을 진행하고 있습니다.
사용 중인 차량 규격이나 필요한 사양을 알려주시면, 실제 사용 목적에 맞는 구조로 안내해드리겠습니다.
