암롤박스 규격과 부피 계산, 차량별 최적 설계의 핵심

안녕하세요, (주)씨앤지테크입니다.

현장에서 상담을 진행하다 보면 가장 많이 듣는 질문이 바로 "몇 루베짜리 박스냐"는 것입니다. 하지만 암롤박스를 단순히 부피(루베) 수치로만 판단하는 것은 위험합니다.

실제 암롤박스는 단순한 적재함이 아니라, 아래와 같은 데이터가 유기적으로 맞물려야 하는 산업 장비이기 때문입니다.

• 사용 중인 차량의 톤수 및 축 구성
• 프레임 길이 및 레일 간격
• 적재물의 성질과 무게 중심

같은 18루베라도 5톤 차량용과 11톤 차량용은 설계부터가 완전히 다릅니다. 차량과 맞지 않는 박스는 상·하차 시 프레임 부담을 주고 적재 효율을 떨어뜨립니다. 이번 글에서는 암롤박스 규격 결정 시 반드시 확인해야 할 요소와 차량별 적용 범위를 상세히 정리해 보겠습니다.

---

1. 암롤박스 루베(부피), 어떻게 계산하고 적용할까?

암롤박스의 기본적인 부피 계산 공식은 다음과 같습니다.

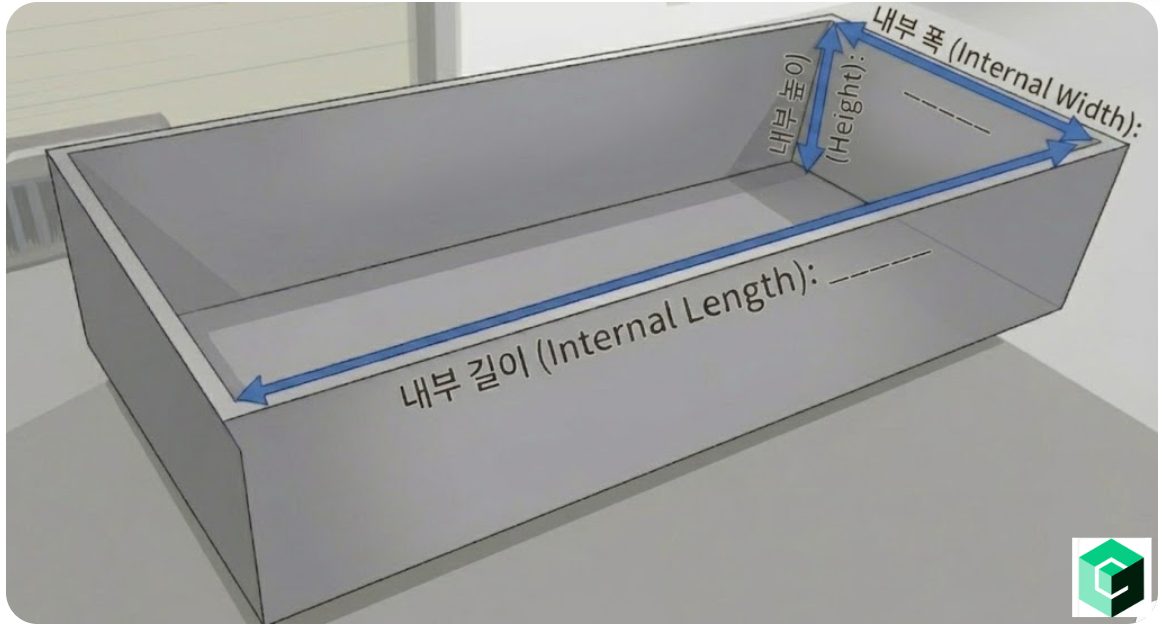

부피

[길이(L) × 폭(W) × 높이(H) = 부피( ㎥ )]

정확한 수치는 외경이 아니라 내경 기준으로 산출합니다.

💡 중요한 점은 '같은 루베라도 비율은 천차만별'이라는 것입니다.

• 11톤 이상 차량용 (예시): 5.8m × 2.3m × 1.35m = 약 18㎥
• 5톤 차량용 (예시): 4.5m × 2.1m × 1.9m = 약 18㎥

보시다시피 같은 18루베급이라도 차량의 체급과 목적에 따라 비율이 달라집니다. 건설 폐기물처럼 무거운 짐은 무게중심을 낮추기 위해 길이 중심으로, 재활용품처럼 가볍고 부피가 큰 짐은 높이 중심으로 설계하는 것이 실무의 핵심입니다.

---

2. 규격을 결정짓는 3대 요소: 폭, 길이, 높이

단순히 "크게 만든다"가 아니라, 각 수치가 가진 의미를 이해해야 합니다.

① 폭(W)

• 5톤: 내경 1,900~2,100mm
• 11톤 이상: 2,300~2,450mm 내외
• 도로 운행 차량 전체 폭 제한
• 사이드미러 시야 확보
• 차폭 대비 적재함 돌출 금지

또 한 가지 중요한 부분은 암롤박스 폭은 단순 제작 기준이 아니라 도로 운행 기준과 직접 연결된다는 점입니다.

도로교통 기준상 차량 전체 폭에는 제한이 있기 때문에 박스 폭을 무조건 넓게 제작할 수는 없습니다. 특히 박스 폭이 과도하게 넓어질 경우 사이드미러 시야 확보에 문제가 생기거나 차량 외측 돌출 기준을 초과할 수 있어 실제 운행이나 검사 과정에서 문제가 발생할 수 있습니다.

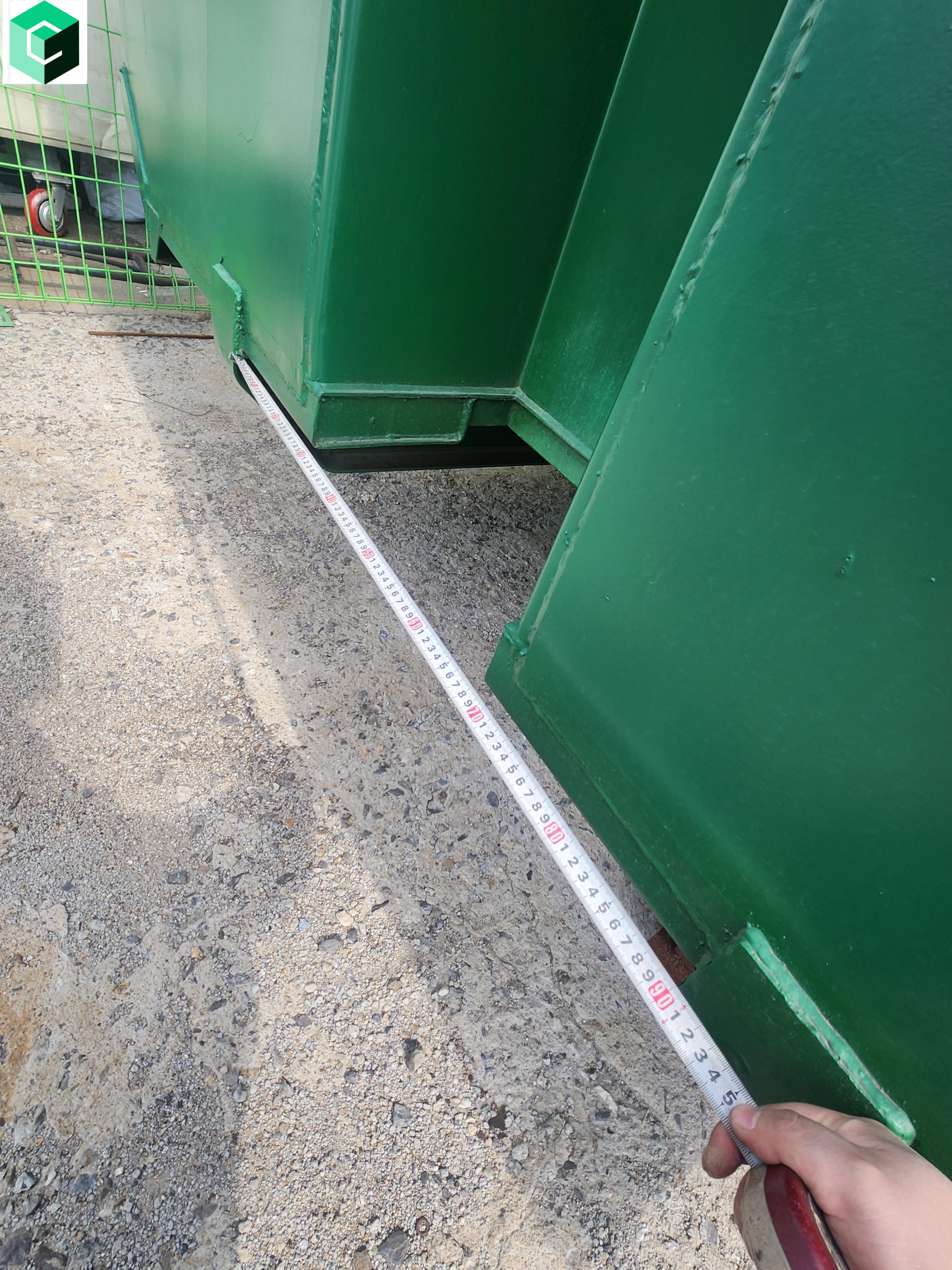

암롤박스 내부



② 길이(L)

• 길이는 차량 프레임 길이와 축간거리에 직접적인 영향을 받으며, 상·하차 시 하중 분산을 결정짓습니다. 특히 길이가 차량 조건에 맞지 않으면 후방 하중 집중, 롤러 접지 불균형, 프레임 피로 누적 같은 문제가 발생할 수 있기 때문에 실제 제작에서는 차량 제원 확인 후 길이를 결정하는 것이 일반적입니다.

•

  길이가 안맞는 경우

③ 높이(H)

• 높이는 적재물에 따라 가장 민감합니다. 슬러지처럼 출렁이는 성질이 있다면 넘침 방지 여유 공간 설계가 필수이며, 필요에 따라 후문 밀폐 구조나 고무패킹 적용 여부까지 함께 검토해야 합니다. 또한 재활용품 운반용 박스는 높이를 확보해 운송 횟수를 줄이는 방향으로 설계하는 경우가 많습니다.

차량	부피	암롤박스 사이즈 (길이 X 폭 X 높이)
5톤	10루베 ㎥	3600 X 1900 X 1500 /  3600 X 2000 X 1400
	15 루베 ㎥	4500 X 2000 X 1700
5톤 장축	18루베 ㎥	4500 X 2100 X 1900
11톤	18루베 ㎥	5800 X 2300 X 1350
	20루베 ㎥	5800 X 2300 X 1500
	24루베 ㎥	5800 X 2300 X 1800
	25루베 ㎥	5800 X 2300 X 1900 / 6100 X 2400 X 1700
	26루베 ㎥	5800 X 2300 X 1950
	28루베 ㎥	5800 X 2400 X 2000 / 5800 X 2300 X 2100
	30루베 ㎥	6100 X 2300 X 2100
	32루베 ㎥	6100 X 2400 X 2200
	34루베 ㎥	6100 X 2400 X 2300

차량	부피	암롤박스 사이즈 (길이 X 폭 X 높이)
15톤	35루베 ㎥	6400 X 2400 X 2300
	36 루베 ㎥	6500 X 2400 X 2300
	38루베 ㎥	6800 X 2400 X 2350
	40루베 ㎥	7300 X 2400 X 2300
25톤	45루베 ㎥	8000 X 2400 X 2350
	47(50)루베 ㎥	8500 X 2400 X 2300

---

3. 차량 톤수별 실무 적용 범위

또 한 가지 중요한 부분은 차량 레일 간격의 호환성 문제입니다.

5톤 차량의 경우 제작사마다 레일 간격과 하부 구조 기준이 서로 다르기 때문에 동일한 루베의 박스라도 차량 간 공용 사용이 어려운 경우가 많습니다. 실제 현장에서도 타 차량에서 사용하던 5톤 박스를 그대로 옮겨 장착하려다가 레일 간격 문제로 재작업이 필요한 사례가 자주 발생합니다.

반면 11톤 이상 차량부터는 레일 간격이 표준화되어 있어 동일 체급 내에서는 박스 호환성이 높은 편입니다. 그래서 중고 박스 운용이나 추가 박스 제작 시에도 11톤 이상 구간이 선택 폭이 넓고 운용 효율이 좋은 이유 중 하나입니다.

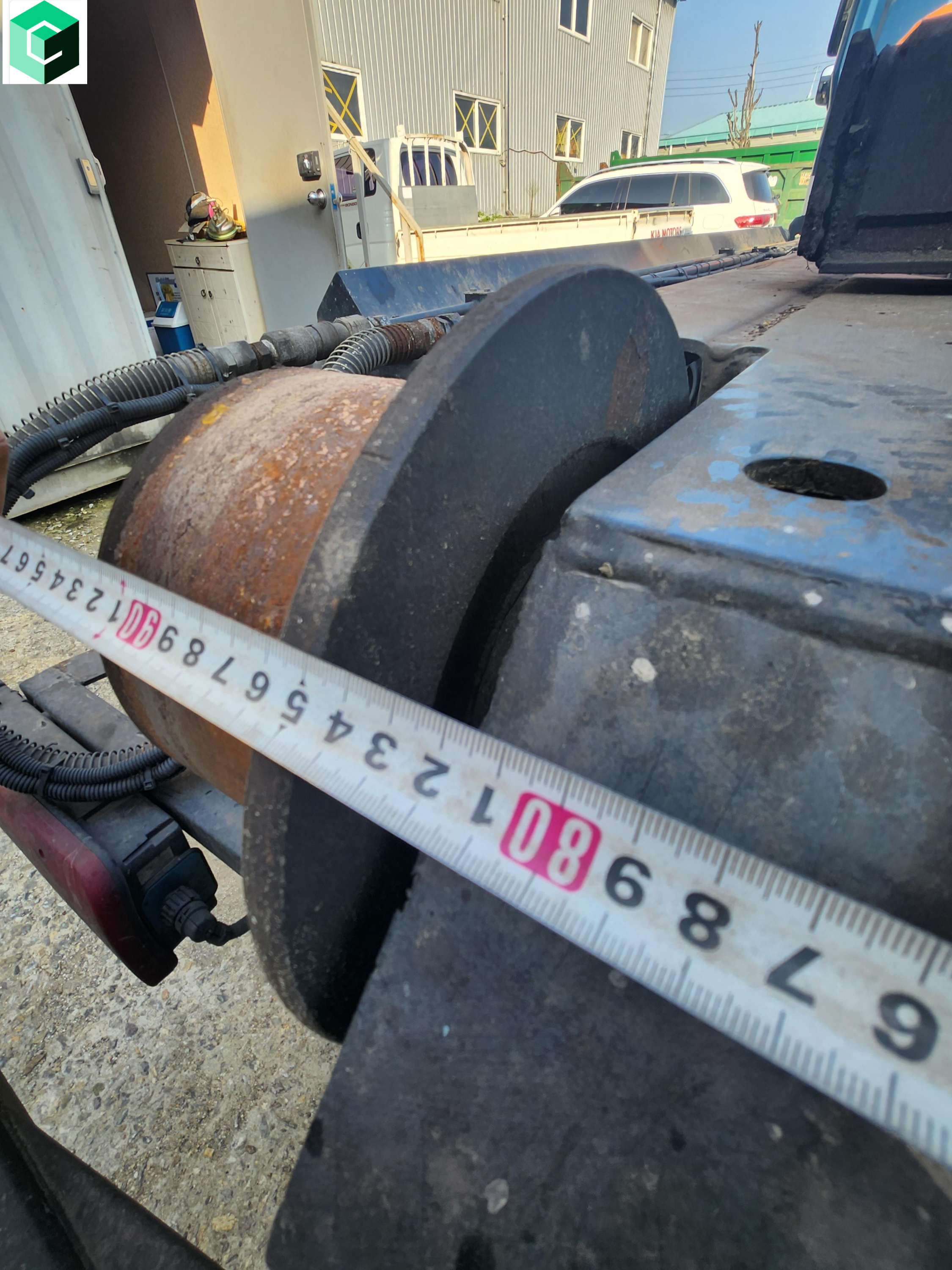

레일 폭

① 5톤 중형 암롤 (장축의 활용)

기동성이 생명인 5톤 구간에서는 보통 10루베 전후를 쓰지만, 장축 차량이라면 이야기가 달라집니다. 폐합성수지, 스티로폼, 폐비닐 같은 부피 짐을 취급할 때는 장축의 긴 프레임을 활용해 용적을 극대화함으로써 운송 효율을 높일 수 있습니다. 같은 차량이라도 단축과 장축의 차이에 따라 적용 가능한 박스 길이가 달라지기 때문에 제작 전 차량 제원 확인이 중요합니다.

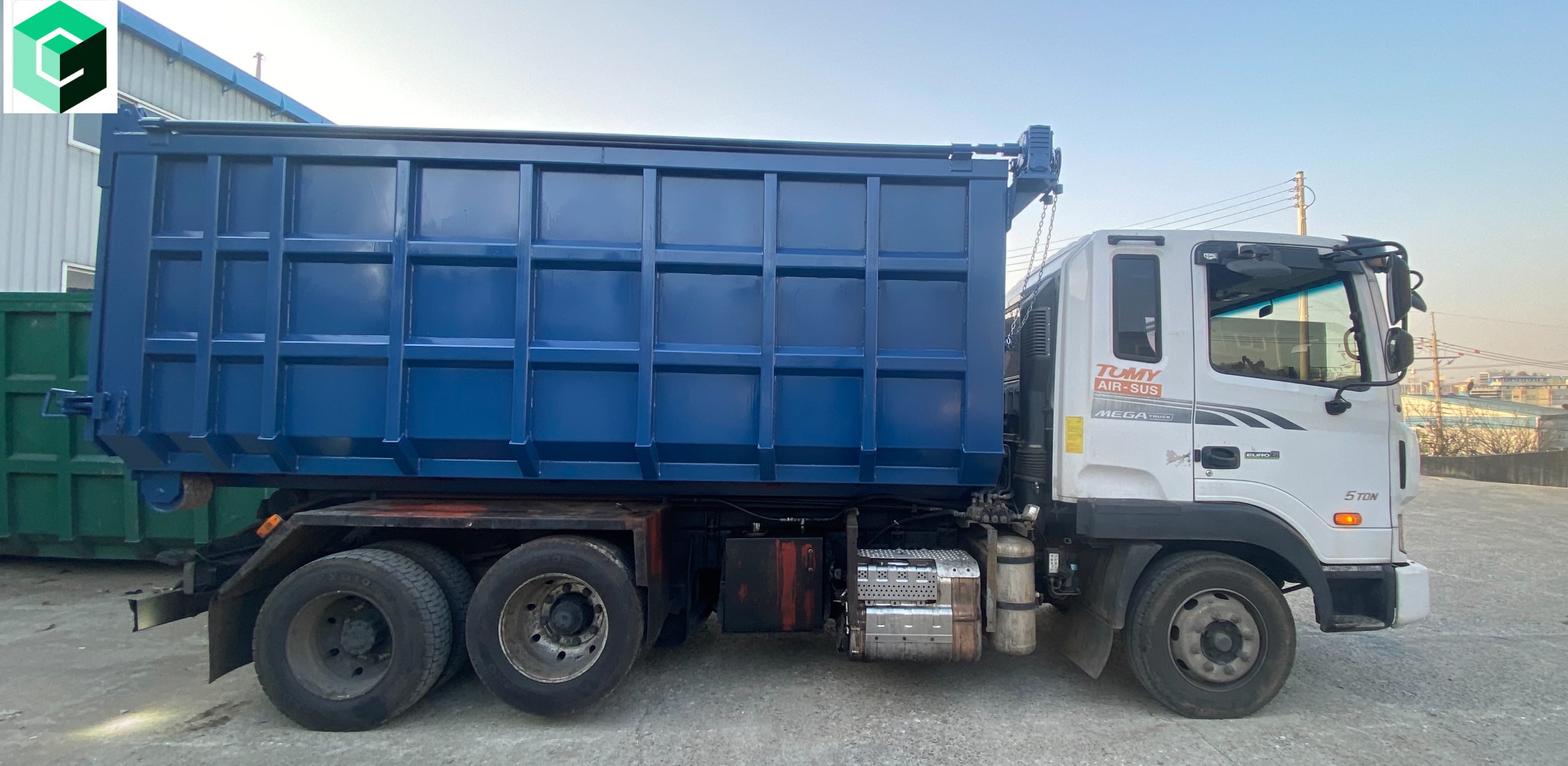

같은 차량 박스 크기 차이

② 11톤~25톤 대형 암롤 (원쓰리/투쓰리의 강점)

• 11톤-25톤 원쓰리(1x3)
• 대형 현장의 주력인 원쓰리(1x3) 장축은 가성비와 효율 면에서 인기가 높습니다. 특히 11톤 원쓰리 차량은 하중 분산 구조가 안정적이고, 6,000mm 전후 길이의 박스 운용이 가능하며, 건설폐기물, 혼합폐기물, 중량 폐기물 운반에 가장 많이 사용되는 표준 체급입니다. 실제 현장에서는 18루베 전후 박스부터 40루베급 박스까지 가장 많이 운용되는 구간이며, 차량 안정성과 적재 효율의 균형이 가장 좋은 체급으로 평가됩니다. 또한 원쓰리 구조는 후축 3개 구성으로 하중 분산이 유리하기 때문에 반복적인 상·하차 작업이 많은 현장에서도 프레임 부담이 상대적으로 적은 편입니다. 이 때문에 건설폐기물 수집운반업에서 가장 보편적으로 선택되는 차량 구조입니다.

같은 박스 사이즈 원쓰리 투쓰리 차이

• 25톤 투쓰리(2x3)
• 가장 체급이 큰 투쓰리(2x3)의 경우, 전축 2개, 후축 3개 구조로 이루어져 있어 하중 분산 능력이 매우 뛰어나며 초장축 박스 운용에 적합한 차량입니다. 특히 길이 8,500mm 이상 박스까지 운용이 가능하기 때문에 장거리 운송이나 대량 운반 현장에서 운송 효율이 크게 향상됩니다. 또한 투쓰리 차량은 박스 길이가 길어지는 만큼 단순 적재량 증가뿐 아니라 상·하차 작업 시 안정성 확보에도 유리하며, 대형 장비 투입 작업이나 장거리 이동이 많은 현장에서 높은 작업 효율을 기대할 수 있습니다.

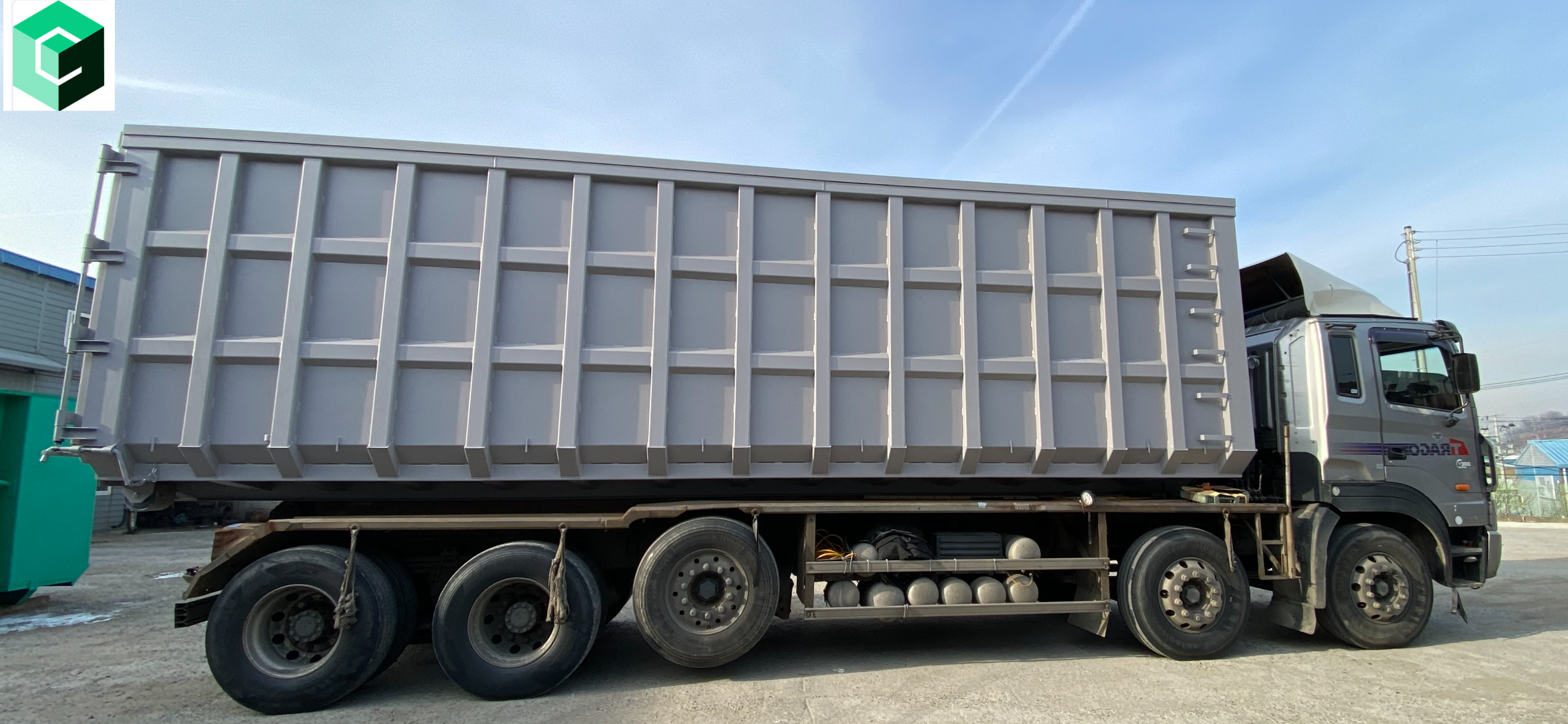

50루베 암롤박스



---



💡 마무리하며: 암롤박스는 '운용의 기술'입니다

암롤박스는 단순히 철판을 접어 만든 통이 아닙니다. 차주님의 차량 제원을 정밀하게 분석하고, 어떤 짐을 어디로 실어 나르는지 고민하여 완성되는 맞춤형 실무 장비입니다.

(주)씨앤지테크는 단순히 규격표대로 찍어내지 않습니다. 5톤 장축부터 투쓰리 초대형까지, 현장에서 가장 안전하고 수익성 있게 쓰일 수 있는 최적의 규격을 제안해 드립니다.

내 차량에 딱 맞는 설계가 궁금하시다면 언제든 편하게 상담받아보시기 바랍니다.
